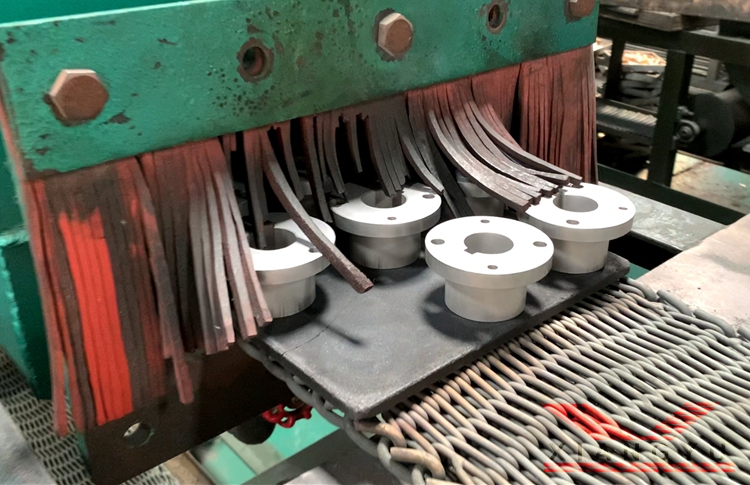

密度是粉末冶金質(zhì)量的核心指標(biāo)，采購必須理解這個(gè)概念

粉末冶金件的密度，是采購和工程師在驗(yàn)收時(shí)最重要的檢測(cè)指標(biāo)之一。很多采購只看"外觀沒問題"，但不知道密度不達(dá)標(biāo)的粉末冶金件，內(nèi)部可能布滿孔隙和缺陷，裝配后強(qiáng)度遠(yuǎn)低于設(shè)計(jì)值。

理解密度與強(qiáng)度的關(guān)系，是判斷粉末冶金件質(zhì)量的第一把鑰匙。

密度與強(qiáng)度的關(guān)系：為什么多孔結(jié)構(gòu)強(qiáng)度低？

粉末冶金件的強(qiáng)度隨密度提升呈指數(shù)增長(zhǎng)趨勢(shì)，而非線性增長(zhǎng)。以鐵基粉末冶金為例：密度6.0 g/cm3時(shí)，抗壓強(qiáng)度約400MPa；密度提升至6.5 g/cm3，強(qiáng)度升至約600MPa；密度達(dá)6.8 g/cm3，強(qiáng)度可達(dá)800MPa以上。

背后的原理是：孔隙是應(yīng)力集中點(diǎn)。當(dāng)零件受載時(shí)，孔隙邊緣會(huì)產(chǎn)生應(yīng)力集中，裂紋容易在孔隙處萌生并擴(kuò)展。孔隙越多、越大，強(qiáng)度越低。

如何提高粉末冶金件的密度？

① 提高壓制壓力：最直接的方法。壓力從400MPa提升到800MPa，密度可提升0.2~0.5 g/cm3。但模具和設(shè)備需要同步升級(jí)。

② 復(fù)壓復(fù)燒（壓制-燒結(jié)-再壓制）：燒結(jié)后的毛坯再進(jìn)行一次高壓壓制，可以將密度提升至理論密度的95%~98%，強(qiáng)度接近鍛件水平，但成本相應(yīng)增加。

③ 選用高振實(shí)密度粉末：粉末的粒度分布和形貌影響填充密度，球形粉末比不規(guī)則粉末填充密度更高。

④ 液相燒結(jié)：在燒結(jié)過程中引入少量液相（如銅的熔滲），液相填充孔隙可以大幅提升致密度和強(qiáng)度。

中山翔宇粉末冶金——密度全程管控，關(guān)鍵零件可選復(fù)壓復(fù)燒工藝

中山市翔宇粉末冶金制品有限公司，深耕粉末冶金定制27年，關(guān)鍵零件密度全程管控，鐵基密度可穩(wěn)定控制在6.6~7.0 g/cm3。精密零件可選復(fù)壓復(fù)燒工藝，密度可達(dá)理論密度的95%以上，強(qiáng)度接近鍛件水平。

每批出貨提供密度檢測(cè)報(bào)告，數(shù)據(jù)可追溯。如有高強(qiáng)度粉末冶金零件需求，歡迎聯(lián)系翔宇粉末冶金。
